PCB电路板上有信号走线和电源走线，了解走线宽度和承载电流的关系，对绘制PCB非常重要。通常PCB的铜箔厚度为1盎司（35um），假设走线的宽度为2mm。截面积=0.035*2=0.07mm2。一般PCB走线的电流密度为30A/mm2。所以，宽度为2mm的走线可以承载的电流为30A*0.07等于2.1A。宽度为1mm的走线，承载电流的能力为1.05A。

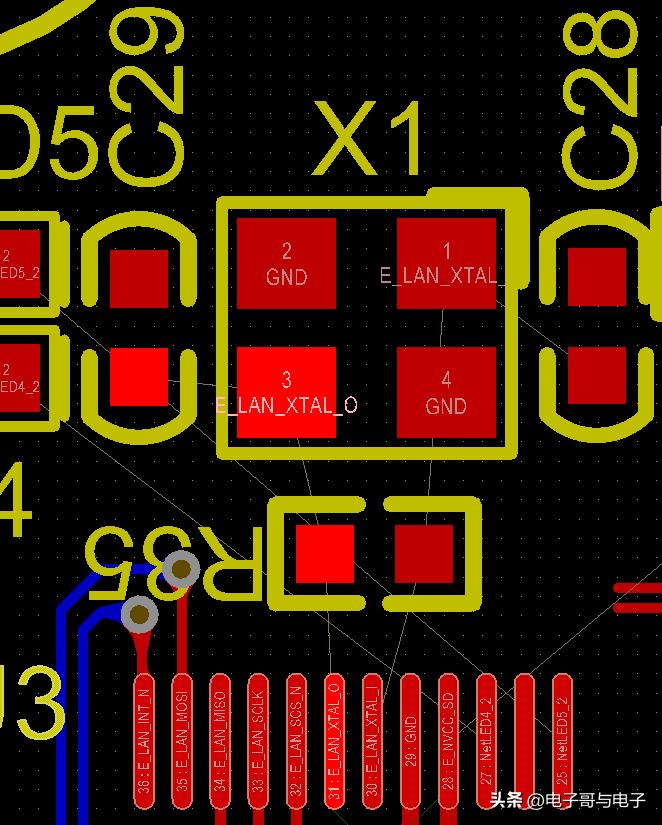

2、晶振在PCB板上位置及如何处理？
晶振需要放在CPU附近，离CPU的晶振引脚要近。如果是无源晶振，2个匹配电容要靠近晶振。晶振走线要短及加粗，晶振下面尽量不要走其它信号线。
一般晶振下面不要铺铜，晶振属于高频器件，它的干扰很容易通过铺铜传到其它器件，引起EMI问题。
晶振外壳需要接地。
3、PCB信号走线为什么不是直角和锐角？
信号在遇到直角和锐角时，阻抗会发生变化，阻抗不连续，会让信号产生反射现象。直角处形成的寄生电容，会增加信号的上升时间。
4、PCB上的模拟信号和数字信号地要分开？
数字信号容易产生噪声，数字信号的噪声容限较大，抗干扰能力强。模拟信号抗干扰能力差，很小的噪声信号，耦合到模拟信号后，会让采集到信号的误差很大。模拟地和数字地分开后，各自形成回路，避免数字信号影响模拟信号。

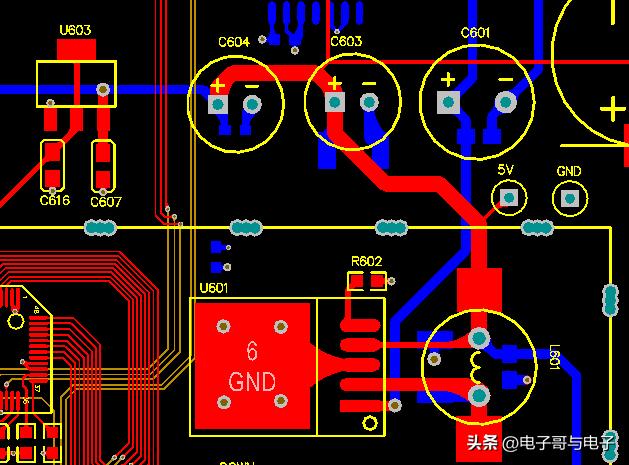

5、PCB为什么要大面积铺铜？
PCB大面积铺铜，相当于电源和地之间的阻抗降低，同样的电流，能有效减少损耗。在信号周围铺铜，对信号线起到屏蔽作用。
